Geschrieben von Super User am . Veröffentlicht in Vestibulometrie.
LED Frenzelbrille
Professionelle LED-Nystagmusbrille nach FRENZEL für kurzfristige Untersuchungen im mobilen Einsatz
Die LED-Nystagmusbrille nach Frenzel eignet sich für orientierende Untersuchungen und den mobilen Einsatz. Sie ist in Schwarz oder Weiß erhältlich und verfügt über einen Batteriegriff.
Die Frenzelbrille hat weiterhin ihren Platz in der orientierenden Untersuchung von Augenbewegungen. Die Untersuchung erfolgt in einem dunklen oder stark abgedunkelten Raum. Die beleuchtete Brille erschwert dem Patienten die visuelle Fixation seiner Umgebung. Zugleich lassen sich die Augen durch die Vergrößerungsgläser gut beobachten. Dadurch können Nystagmen sichtbar werden, die bei der Untersuchung ohne Brille schwer zu erkennen sind.
Kreisförmig angeordnete LEDs erzeugen hinter einer Leuchtplatte eine diffuse Ausleuchtung. Ihre Helligkeit lässt sich über einen Drehschalter stufenlos einstellen. Mit demselben Schalter wird die Brille ein- und ausgeschaltet; eine separate Taste startet den Timer. Eine blinkende LED zeigt das Erreichen der Zeitpunkte nach 30, 60 und 90 Sekunden an.
Etwa eine Minute nach Ablauf des Timers schaltet die Automatik die Beleuchtung aus. Beim erneuten Aufnehmen der Brille schaltet sie sich wieder ein. Diese Automatik lässt sich deaktivieren. Eine Anzeige informiert über einen niedrigen Batteriestand.
Geschrieben von Super User am . Veröffentlicht in Vestibulometrie.

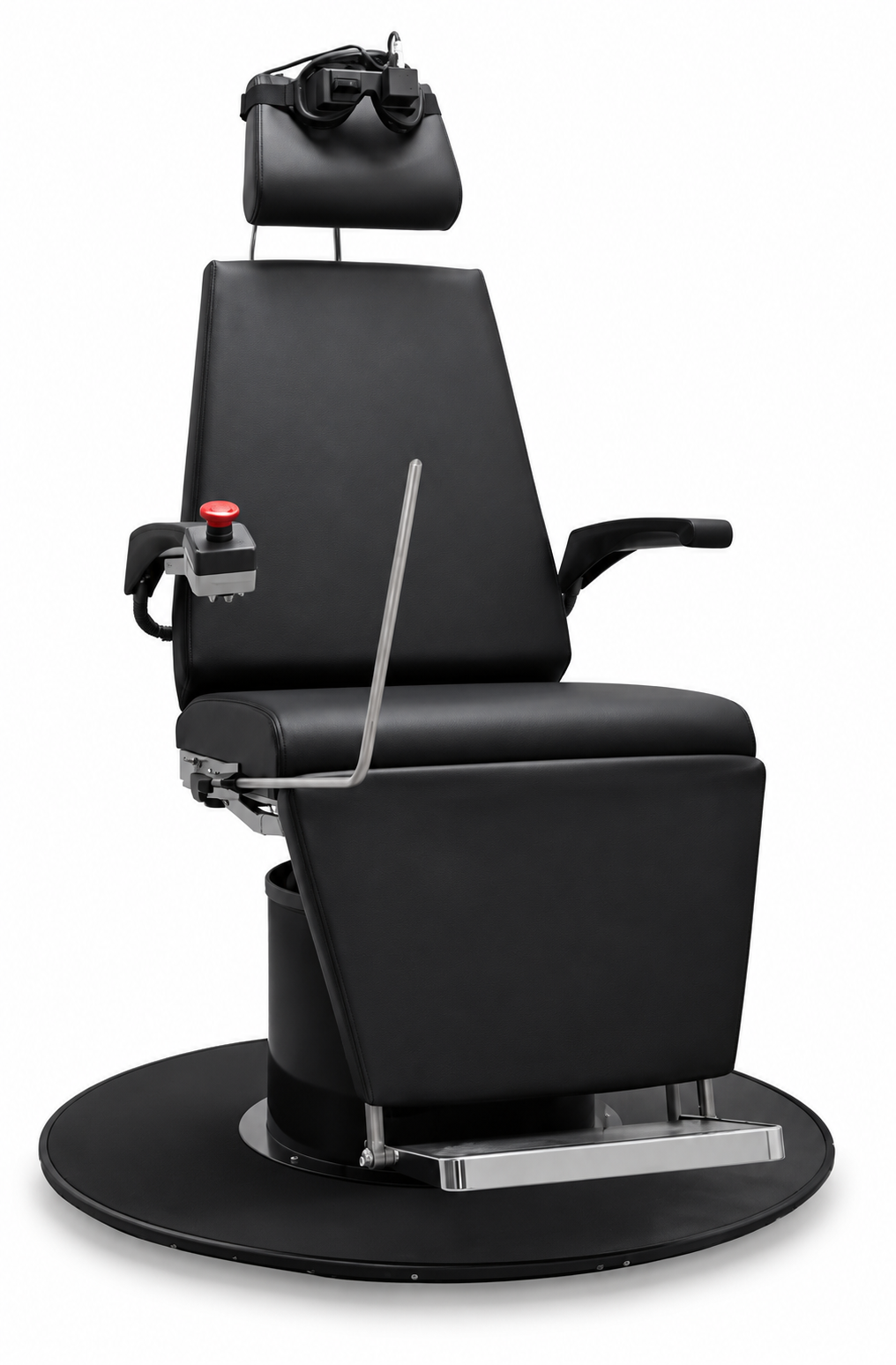

MiniTorque
Programmierbarer Dreh- und Pendelstuhl mit leistungsstarkem Direktantrieb für den Einsatz in Klinik und Forschung
Der programmierbare Dreh- und Pendelstuhl ermöglicht eine standardisierte und reproduzierbare vestibuläre Funktionsdiagnostik unter kontrollierten Bewegungsreizen. Er ergänzt die kalorische Prüfung sinnvoll und unterstützt eine alltagsnahe, strukturierte Beurteilung des vestibulären Systems in Klinik und in der Forschung
Steuerung und Programmierung
Der Direktantrieb ermöglicht eine höhe Positionsgenauigkeit, sicherere Reproduzierbarkeit und eine hohe Lebensdauer. Darüber hinaus stehen höhere Drehmomente und schnellere Reaktionszeiten zur Verfügung, was insbesondere bei schweren Patienten oder anspruchsvollen Beschleunigungsprofilen von Bedeutung ist. Steuerung und Auswertung erfolgen über die DISOFT-II Software. Die tatsächliche Bewegung des Stuhls wird synchron mit der Messung aufgezeichnet und dokumentiert. Reizparameter wie Beschleunigung, Endgeschwindigkeit und Zeitdauer können gezielt über die Software angepasst werden. Damit sind alle Stimulationsparameter, Bewegungsprofile, Auswertungen und Messfunktionen sind in einer gemeinsamen Software zusammengeführt.
Flexibler Einsatz
Der variable Patientenstuhl mit Greiner-Oberteil ermöglicht verschiedene Untersuchungspositionen. Es können mehrere feste Stuhlpositionen programmiert werden. Dadurch ist bei Bedarf auch eine kalorische Prüfung in definierter Patientenlage, eine Lage-/Lagerungsprüfung oder Optokinetik möglich.
Die DiSoft-Software zur Ansteuerung, Aufzeichnung und Auswertung kalorischer Tests inkl. Lage- und Lagerungsprüfungen, Video-Kopfimpulstests, Dreh- und Pendelprüfungen oder Okulographie ermöglicht eine flexible Konfiguration von Tests und Messsequenzen sowie eine strukturierte Messdatenverwaltung.
Ergänzende Funktionen wie Fernsteuerung oder Sprachunterstützung bei kalorischen Untersuchungen, Aufzeichnung der Stuhlpositionen beim Einsatz von Dreh- und Pendelstühlen sowie Videoaufzeichnungen unterstützen standardisierte Untersuchungsabläufe und eine schnelle und effektive Untersuchungsdurchführung. Einzelne Tests können gezielt wiederholt und in die Auswertung einbezogen werden. Über den integrierten Formulargenerator können Reports an Ihre Bedürfnisse angepasst werden.
Über eine GDT-Schnittstelle kann die DiSoft-Software an das Avantgarde-Messdatensammelsystem angebunden oder direkt an die Praxis-EDV angebunden werden. Dadurch wird eine strukturierte, herstellerübergreifende Weiterverarbeitung audiologischer Messdaten ermöglicht.
Der Einsatz von zwei Schultergurten ermöglicht eine stabile Fixierung des Oberkörpers und reduziert seitliche sowie vertikale Relativbewegungen des Patienten, insbesondere bei Patienten mit eingeschränkter Eigenstabilität. Dies trägt zu einer sicheren, reproduzierbaren Untersuchungsposition bei, insbesondere bei dynamischen Bewegungsprofilen.
Eine niedrige Patienteneinstiegshöhe unterstützt einen sicheren Ein- und Ausstieg und verbessert sowohl die Patientensicherheit und den Patientenkomfort, insbesondere bei älteren oder mobilitätseingeschränkten Patienten.
Es gibt jeweils einen Sicherheitsschalter (Not-Aus) für Patienten und Untersucher, um den Stuhl sicher und kontrolliert zu stoppen. Ein zusätzlicher Neigungsschalter verhindert das Anlaufen des Stuhls, wenn dieser nicht in senkrechter Position ist. Damit ist eine Fehlbedienung ausgeschlossen.
Messmöglichkeiten & Erweiterungen
Die DIFRA Dreh- und Pendelstühle Minitorque und Nanotorque lassen sich flexibel mit den DIFRA Kamerasystemen NysStar (monokular), HeadStar (monokular) und NysStar II (binokular) kombinieren. Daraus ergeben sich folgende Mess- und Untersuchungsoptionen:
VNG-Basisdiagnostik: Umfassende Analyse von Spontannystagmus sowie Lage- und Lagerungsnystagmus inklusive präziser kalorischer Prüfung
vHIT Lateral: Schnelle und zuverlässige Untersuchung der lateralen Bogengänge mit integrierter SHIMP-Funktion zur erweiterten Funktionsanalyse
vHIT – alle Kanäle: Vollständige Erfassung aller Bogengänge (LARP, RALP und lateral) für eine differenzierte und ganzheitliche Vestibularanalyse
VNG-Okulographie: Detaillierte Untersuchung der okulomotorischen Funktionen wie glatte Blickfolge, Fixesakkaden, Zufallssakkaden und Optokinetik
Dreh- und Pendelprüfung: Pendeltest (Sinusbewegung), gedämpfter Pendeltest (gedämpfte Sinusbewegung), Trapeztest (RIDT-Test / Schnellstopp) sowie Cervical-Test zur realitätsnahen Beurteilung des vestibulären Systems
MiniTorque Leitstungsstarker Direktantrieb
Beim Riemenantrieb erfolgt die Kraftübertragung indirekt über einen Riemen zwischen Motor und Antriebseinheit. Dieses Prinzip wirkt schwingungsdämpfend und ermöglicht einen ruhigen Lauf. Systeme mit Riemenantrieb sind in der Regel kostengünstiger in der Anschaffung.
Nachteilig sind der mechanisch bedingte Verschleiß des Keilriemens und der damit verbundene regelmäßige Wartungsbedarf. Zudem führt der unvermeidliche Schlupf zu einem geringeren Wirkungsgrad und einer begrenzten Präzision im Vergleich zu direkt angetriebenen Systemen.
Beim Direktantrieb ist der Motor unmittelbar mit der Drehachse gekoppelt, ohne zwischengeschaltete mechanische Komponenten. Dies ermöglicht eine höhere Positionsgenauigkeit, bessere Reproduzierbarkeit und eine hohe Langzeitstabilität.
Darüber hinaus stehen höhere Drehmomente und schnellere Reaktionszeiten zur Verfügung, was insbesondere bei schweren Patienten oder anspruchsvollen Beschleunigungsprofilen von Bedeutung ist.
Versorgung und mechanische Rahmenbedingungen:
Der MiniTorque mit Direktantrieb wird üblicherweise mit Drehstrom (380/400 V) betrieben. Alternativ existiert mit dem riemenbetriebenen NanoTorque eine kompakte Lösung, die mit niedrigeren Versorgungsspannungen (z. B. 250 V) auskommen.
Die realisierbaren Beschleunigungswerte eines Dreh- und Pendelstuhls hängen weniger vom Antriebskonzept als vielmehr von der mechanischen Installation ab. Entscheidend ist insbesondere, ob der Stuhl fest mit dem Boden verschraubt werden kann, da dies die maximal zulässigen Kräfte und die Betriebssicherheit maßgeblich beeinflusst.
Geschrieben von Super User am . Veröffentlicht in Vestibulometrie.

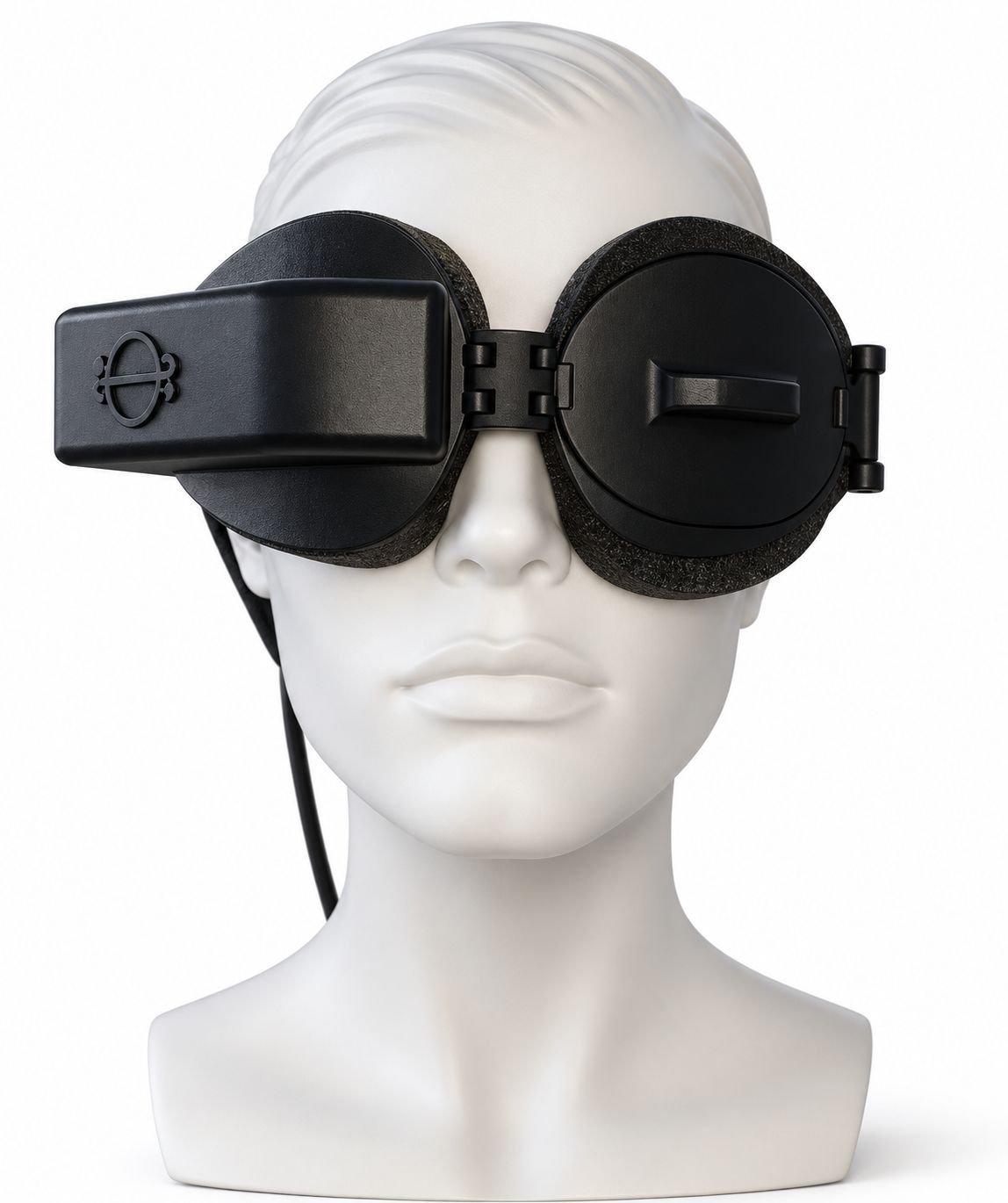

HeadStar
Eine präzise und praxistaugliche Vestibularis-Diagnostik in kompakter Form
Modulares vHIT-/VNG-System zur präzisen VOR- und Vestibularisanalyse, flexibel einsetzbar und modular erweiterbar.
Das HeadStar-System ist ein modulares Messsystem zur Durchführung des Video-Kopf-Impulstests (vHIT). Dabei können alle sechs Bogengänge unabhängig voneinander untersucht werden. Die integrierte SHIMP ((Suppression Head Impulse Paradigma) Methode ermöglicht den Nachweis und die Quantifizierung vestibulärer Restfunktion und ergänzt den klassischen vHIT.
Das Headstar System kann optional um die Video-Nystagmographie (VNG) erweiteitert werden. Es kombiniert hohe Messgenauigkeit mit einfacher Handhabung und ermöglicht eine effiziente vestibuläre Funktionsdiagnostik im Praxis- und Klinikalltag.
Die leichte Wendemaske mit frontal integrierter USB-Hochgeschwindigkeitskamera sorgt für stabilen Sitz und hohen Tragekomfort während der Untersuchung. Die Kamera erfasst den Blickverlauf präzise und ermöglicht in Echtzeit die Analyse des vestibulo-okulären Reflexes (VOR). Integrierte Sensoren messen gleichzeitig die Kopfbeschleunigung direkt an der Kameraeinheit. Neben der Bestimmung des Gain-Wertes werden sowohl offene (overt) als auch verdeckte (covert) Rückstellsakkaden zuverlässig detektiert und dokumentiert.
Die links-rechts-symmetrische Maske ermöglicht eine flexible Untersuchung des linken oder rechten Auges. Dank seiner modularen Architektur kann das HeadStar-System bei Bedarf um weitere Messfunktionen erweitert werden. Dadurch wird der Gerätebedarf reduziert und standardisierte Untersuchungsabläufe werden erleichtert.
Messmöglichkeiten &
Erweiterungen
Die DIFRA Messsysteme lassen sich nach Ihren Anforderungen sinnvoll kombinieren.
VNG-Basisdiagnostik: Umfassende Analyse von Spontannystagmus sowie Lage- und Lagerungsnystagmus inklusive präziser kalorischer Prüfung
vHIT Lateral: Schnelle und zuverlässige Untersuchung der lateralen Bogengänge mit integrierter SHIMP-Funktion zur erweiterten Funktionsanalyse
vHIT – alle Kanäle: Vollständige Erfassung aller Bogengänge (LARP, RALP und lateral) für eine differenzierte und ganzheitliche Vestibularanalyse
VNG-Okulographie: Detaillierte Untersuchung der okulomotorischen Funktionen wie glatte Blickfolge, Fixesakkaden, Zufallssakkaden und Optokinetik
Dreh- und Pendelprüfung: Pendeltest (Sinusbewegung), gedämpfter Pendeltest (gedämpfte Sinusbewegung), Trapeztest (RIDT-Test / Schnellstopp) sowie Cervical-Test zur realitätsnahen Beurteilung des vestibulären Systems
DiSoft Software
Die DiSoft-Software zur Ansteuerung, Aufzeichnung und Auswertung kalorischer Tests inkl. Lage- und Lagerungsprüfungen, Video-Kopfimpulstests, Dreh- und Pendelprüfungen oder Okulographie ermöglicht eine flexible Konfiguration von Tests und Messsequenzen sowie eine strukturierte Messdatenverwaltung.
Ergänzende Funktionen wie Fernsteuerung oder Sprachunterstützung bei kalorischen Untersuchungen, Aufzeichnung der Stuhlpositionen beim Einsatz von Dreh- und Pendelstühlen sowie Videoaufzeichnungen unterstützen standardisierte Untersuchungsabläufe und eine schnelle und effektive Untersuchungsdurchführung. Einzelne Tests können gezielt wiederholt und in die Auswertung einbezogen werden. Über den integrierten Formulargenerator können Reports an Ihre Bedürfnisse angepasst werden.
Über eine GDT-Schnittstelle kann die DiSoft-Software an das Avantgarde-Messdatensammelsystem angebunden oder direkt an die Praxis-EDV angebunden werden. Dadurch wird eine strukturierte, herstellerübergreifende Weiterverarbeitung audiologischer Messdaten ermöglicht.
Geschrieben von Super User am . Veröffentlicht in Vestibulometrie.
NysStar
Eine präzise und praxistaugliche Vestibularis-Diagnostik in kompakter und modularer Form
Videonystagmografiesystem mit monokularer Aufzeichnung. Die Aufzeichnung erfolgt mittels einer Infrarot-Videokamera. Das Kameramodul wird dabei über Magneten befestigt und das zweite Auge wird über ein Blindmodul verschlossen. Automatische Auswertung und grafische Darstellung der Nystagmen nach Kalorisation und ander Stimuli. Software mit automatischer Nystagmuserkennung und Auswertung (Kalorik).
Sprachgeführte Untersuchung standardisiert Abläufe und entlastet den Anwender in stressigen Situationen.
Anbindungsmöglichkeit an eine Praxis EDV via optionaler GDT-Schnittstelle. Der Untersuchungsablauf wird durch eine Sprachausgabe unterstützt.
Untersuchungsmöglichkeiten und Softwareoptionen
VNG-Basisdiagnostik: Umfassende Analyse von Spontannystagmus sowie Lage- und Lagerungsnystagmus inklusive präziser kalorischer Prüfung
Die DiSoft-Software zur Ansteuerung, Aufzeichnung und Auswertung kalorischer Tests inkl. Lage- und Lagerungsprüfungen, Video-Kopfimpulstests, Dreh- und Pendelprüfungen oder Okulographie ermöglicht eine flexible Konfiguration von Tests und Messsequenzen sowie eine strukturierte Messdatenverwaltung.
Ergänzende Funktionen wie Fernsteuerung oder Sprachunterstützung bei kalorischen Untersuchungen, Aufzeichnung der Stuhlpositionen beim Einsatz von Dreh- und Pendelstühlen sowie Videoaufzeichnungen unterstützen standardisierte Untersuchungsabläufe und eine schnelle und effektive Untersuchungsdurchführung. Einzelne Tests können gezielt wiederholt und in die Auswertung einbezogen werden. Über den integrierten Formulargenerator können Reports an Ihre Bedürfnisse angepasst werden.
Über eine GDT-Schnittstelle kann die DiSoft-Software an das Avantgarde-Messdatensammelsystem angebunden oder direkt an die Praxis-EDV angebunden werden. Dadurch wird eine strukturierte, herstellerübergreifende Weiterverarbeitung audiologischer Messdaten ermöglicht.
Geschrieben von Super User am . Veröffentlicht in Vestibulometrie.
NysStar II
Binokulare Freisichtmaske
Die binokulare VNG ermöglicht durch simultane Erfassung beider Augen eine präzisere und zuverlässigere Differenzierung vestibulärer und zentraler Störungen.
Die Videonystagmografie (VNG) mit binokularer Freisichtmaske und zwei unabhängigen Kamerasystemen ermöglicht eine vollständige und differenzierte Erfassung okulomotorischer Bewegungen. Im Vergleich zu monokularen Systemen werden beide Augen gleichzeitig aufgezeichnet, wodurch auch asymmetrische oder dissoziierte Bewegungsmuster sichtbar werden. Dies ist insbesondere für die Abklärung zentraler Störungen von Bedeutung.
Durch die parallele Erfassung beider Augen erhöht sich die diagnostische Sensitivität. Subtile Nystagmusformen oder seitendifferente Reaktionen lassen sich zuverlässiger erkennen und bewerten. Gleichzeitig verbessert sich die Datenqualität, da bei artefaktbedingten Einschränkungen eines Auges die Auswertung des zweiten Auges weiterhin möglich ist. Dies reduziert Messabbrüche und erhöht die Verlässlichkeit der Untersuchung.
Die getrennte Analyse beider Kamerasysteme ermöglicht zudem eine präzisere quantitative Auswertung. Parameter wie Amplitude, Frequenz und Phasenlage können differenziert bestimmt und miteinander verglichen werden. Dies schafft eine belastbare Grundlage für Verlaufskontrollen und objektive Befundvergleiche.
Insgesamt erweitert die binokulare VNG die diagnostischen Möglichkeiten in der Neurootologie. Sie erleichtert die Abgrenzung zwischen peripheren vestibulären Störungen und zentralen okulomotorischen Auffälligkeiten und bietet damit eine fundierte Grundlage für differenzierte klinische Entscheidungen.
Die DIFRA Messsysteme lassen sich nach Ihren Anforderungen sinnvoll kombinieren.
VNG-Basisdiagnostik: Umfassende Analyse von Spontannystagmus sowie Lage- und Lagerungsnystagmus inklusive präziser kalorischer Prüfung
VNG-Okulographie: Detaillierte Untersuchung der okulomotorischen Funktionen wie glatte Blickfolge, Fixesakkaden, Zufallssakkaden und Optokinetik
Dreh- und Pendelprüfung: Pendeltest (Sinusbewegung), gedämpfter Pendeltest (gedämpfte Sinusbewegung), Trapeztest (RIDT-Test / Schnellstopp) sowie Cervical-Test zur realitätsnahen Beurteilung des vestibulären Systems
DiSoft Software
Die DiSoft-Software zur Ansteuerung, Aufzeichnung und Auswertung kalorischer Tests inkl. Lage- und Lagerungsprüfungen, Video-Kopfimpulstests, Dreh- und Pendelprüfungen oder Okulographie ermöglicht eine flexible Konfiguration von Tests und Messsequenzen sowie eine strukturierte Messdatenverwaltung.
Ergänzende Funktionen wie Fernsteuerung oder Sprachunterstützung bei kalorischen Untersuchungen, Aufzeichnung der Stuhlpositionen beim Einsatz von Dreh- und Pendelstühlen sowie Videoaufzeichnungen unterstützen standardisierte Untersuchungsabläufe und eine schnelle und effektive Untersuchungsdurchführung. Einzelne Tests können gezielt wiederholt und in die Auswertung einbezogen werden. Über den integrierten Formulargenerator können Reports an Ihre Bedürfnisse angepasst werden.
Über eine GDT-Schnittstelle kann die DiSoft-Software an das Avantgarde-Messdatensammelsystem angebunden oder direkt an die Praxis-EDV angebunden werden. Dadurch wird eine strukturierte, herstellerübergreifende Weiterverarbeitung audiologischer Messdaten ermöglicht.
